產品詳情
一、工作原理：

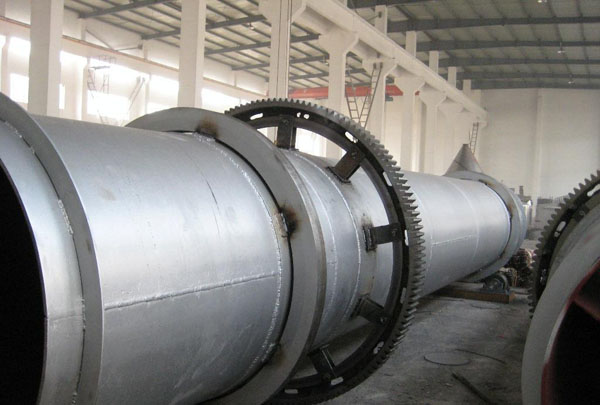

回轉滾筒干燥機是主體略帶傾斜并能在一定范圍內可調轉速的圓筒體，濕物料由加料機送入圓筒內,加入筒體過程中打散物料。冷空氣經空氣過濾器過濾后由鼓風機鼓入，經蒸汽加熱器加熱后送入筒體，在內筒均布的抄板器翻動下,均勻分布與分散并與筒內的熱風充分接觸,加快了干燥傳熱,傳質。從而達到干燥的目的，干燥后物料大部分由窯尾箱出料，尾氣經旋風除塵器與水沫除塵器除塵后排出。熱空氣與物料順向流動，該設備可選用各種形式抄板來適應不同的物料,結構簡單,運轉可靠,維修方便,生產能力大。
二、裝置特點：
1.窯頭帶刮刀及伸入螺旋抄板的固定圓筒，圓筒焊接在窯頭上作為定筒，刮刀焊接在滾筒上形成動刀，伸入螺旋抄板為后面螺旋導流抄板的延伸，由伸入螺旋抄板送走大部分物料，由刮刀刮下抄板與定筒間隙粘附的物料后再由伸入螺旋抄板送走，使整個送料過程暢通無阻；
2.滾筒端部帶連續定量加料；
3.進入污泥首先進行預分散破碎，使與熱空氣充分交換，迅速干化；
4.滾筒傾斜放置，使出料干凈沒有死角；
5.排出的尾氣進入旋風等收集尾氣經水洗塔洗滌并降溫排出(除臭可另行增設)；
6.該機可大批量連續化生產，也可綜合利用廢煙氣干化。
應用
●適用于化工、礦工、冶金等行業大顆粒,大比重物料的干燥。如礦石、高爐礦渣、煤、金屬粉末、磷肥硫銨、污泥、煤泥等。
●對有特殊要求的粉狀、顆粒狀物料的干燥。如：GP發泡劑、灑槽渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
●要求冷卻，且需大批量連續作業的物料。
●高溫煅燒應在訂貨時注明。
●根據尾氣含炭量的不同選用旋風，布袋、水脈、除塵處理。
●熱源采用：電、蒸汽、熱管、熱風爐或廢熱。
概述
回轉滾筒污泥干燥機是主體略帶傾斜并能在一定范圍內可調轉速的圓筒體，濕物料由加料機送入圓筒內,在內筒均布的抄板器翻動下,均勻分布與分散并與通過筒內的熱風(并流或逆流)充分接觸,加快了干燥傳熱,傳質。從而達到干燥的目的。該設備可選用各種形式抄板來適應不同的物料,結構簡單,運轉可靠,維修方便,生產能力大.
技術參數
| 型號 |
簡體 |
斜度% |
轉速(r/min) |
電機功率 |
| 直徑 |
長度 |
| 0.8-6 |
0.8 |
6 |
2-5 |
2-7 |
4 |
| 1.0-8 |
1 |
8 |
2-5 |
2-7 |
5.5 |
| 1.0-10 |
1 |
10 |
2-5 |
2-7 |
5.5 |
| 1.2-10 |
1.2 |
10 |
2-5 |
2-7 |
7.5 |
| 1.2-12 |
1.2 |
12 |
2-5 |
2-7 |
11 |
| 1.5-10 |
1.5 |
10 |
2-5 |
2-5 |
11 |
| 1.5-16 |
1.5 |
16 |
2-5 |
2-5 |
15 |
| 1.8-16 |
1.8 |
16 |
2-5 |
2-5 |
18.5 |
| 1.8-18 |
1.8 |
18 |
2-5 |
2-3 |
22 |
| 2-18 |
2.0 |
18 |
2-5 |
2-8 |
22 |
| 2-20 |
2.0 |
20 |
2-5 |
2-3 |
22 |
| 2.5-18 |
2.5 |
18 |
2-5 |
2-3 |
30 |
| 2.5-22 |
2.5 |
22 |
2-5 |
2-3 |
37 |
| 3-20 |
3 |
20 |
2-3 |
1-3 |
55 |
| 3-25 |
3 |
25 |
2-3 |
1-3 |
55 |
| 3.5-25 |
3.5 |
25 |
2-3 |
1-3 |
75 |
| 3.5-30 |
3.5 |
30 |
2-3 |
1-3 |
110 | |
